下面給大家介紹的是如何使用CAD2014繪制多段體。

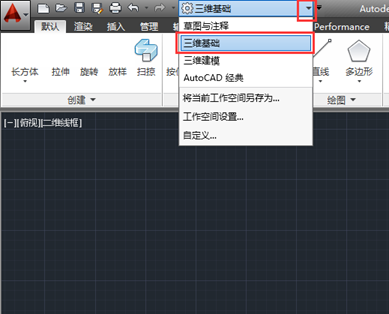

第1步、啟動CAD2014軟件，并進入設置界面，選擇“三維基礎”作為當前工作空間。

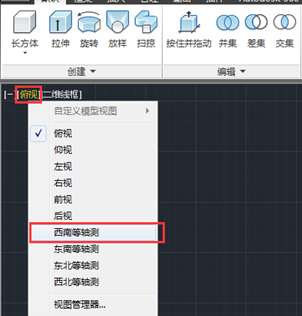

第2步、在視圖控制選項中，點擊切換至“俯視-西南等軸測”視角，以便更好地觀察和編輯三維對象。

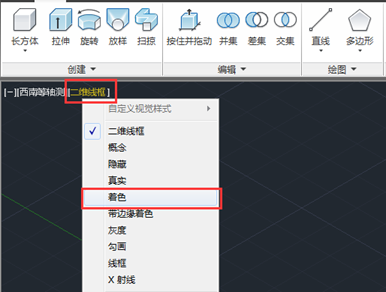

第3步、為了增強視覺效果，將當前的視覺樣式從“二維線框”更改為“著色”模式。

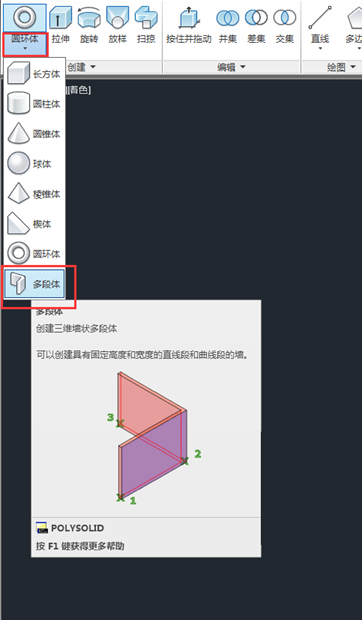

第4步、在繪圖工具欄或命令行中輸入相應命令，選擇并點擊“多段體”繪圖工具，準備開始繪制三維多段體。

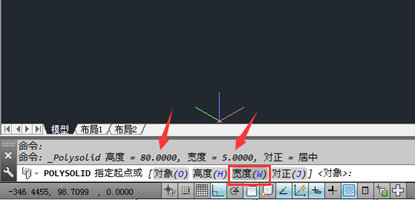

第5步、在命令行中輸入相關參數，可以設置多段體的高度與寬度等屬性。這些參數將決定多段體的整體形狀和大小。

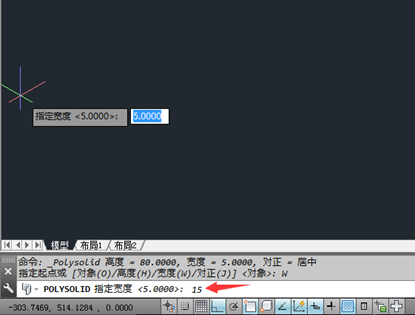

第6步、為了具體說明，我們先來設置一下多段體的寬度，例如將其設置為15mm。這一步驟將影響多段體橫截面的寬度。

第7步、確定起點位置后，在命令行中輸入第一段的長度值，如100mm，并按下回車鍵或空格鍵確認。這將繪制出多段體的第一段。

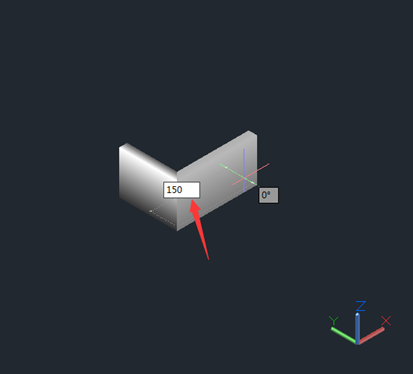

第8步、接著，繼續輸入下一段的長度值，如150mm，并再次確認。這樣，多段體將按照設定的長度和寬度逐漸延伸。

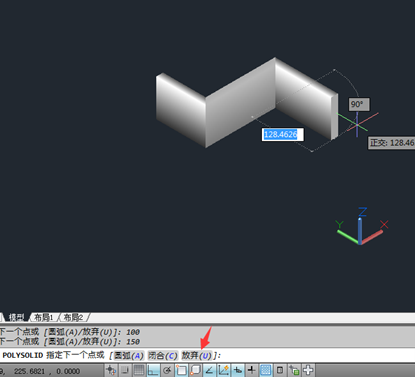

第9步、當完成所需段數的繪制后，如果不再需要繼續繪制，只需按下空格鍵即可結束命令。請注意，此時不要選擇“放棄”選項，以免丟失已繪制的部分。

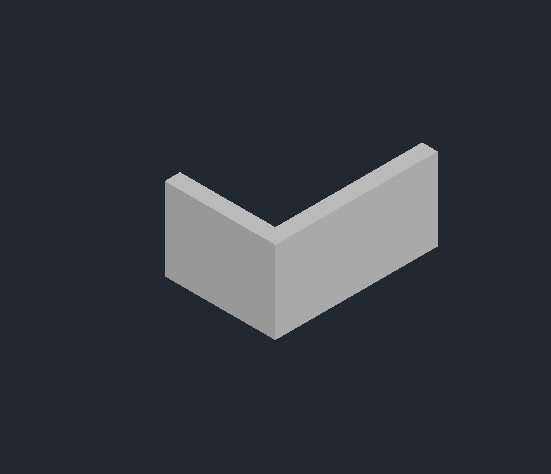

第10步、經過上述步驟的操作，一個具有指定高度、寬度和長度的多段體圖形就成功繪制出來了。此時，可以在三維視圖中查看和編輯該多段體的詳細形狀和屬性。
